ECG-elektroden

Wat is een ECG-elektrode en waarvoor wordt deze gebruikt?

De ECG-elektrode is een essentieel medisch verbruiksartikel voor het uitvoeren van een elektrocardiogram (ECG-apparaat). Het stelt de gebruiker in staat om de elektrische activiteit van het hart op te vangen en dit signaal over te brengen naar de elektrocardiograaf, die het analyseert en omzet in een bruikbare curve voor diagnose.

ECG-elektroden maken deel uit van de essentiële diagnostische apparatuur voor het registreren en analyseren van de elektrische activiteit van het hart.

Tijdens hartonderzoeken worden elektroden op specifieke plaatsen op het lichaam geplaatst.

De signaalkwaliteit hangt direct af van:

• het type gebruikte ECG-elektroden,

• de geleidende gel,

• de positionering,

• en de voorbereiding van de huid van de patiënt.

Een standaard-ECG is gebaseerd op 12 afleidingen, verkregen via:

• 6 perifere afleidingen geplaatst op de ledematen (armen en benen),

• 6 precordiale afleidingen geplaatst op de borstkas.

De keuze van de ECG-elektroden beïnvloedt dus de nauwkeurigheid van de curve, de betrouwbaarheid van de diagnose en de algehele kwaliteit van het onderzoek.

Ontdek al onze ECG-accessoires op onze website.

De Ag/AgCl-sensor en de geleidende gel: hoe werkt een elektrode?

De werking van een ECG-elektrode berust op twee essentiële elementen:

De Ag/AgCl-sensor

De meeste professionele ECG-elektroden bevatten een zilver/zilverchloride (Ag/AgCl)-sensor. Dit materiaal zorgt voor:

• uitstekende geleidbaarheid,

• signaalstabiliteit,

• reductie van elektrische ruis,

• betere curvenauwkeurigheid.

Deze sensor zet de elektrische activiteit van het hart om in een signaal dat door de elektrocardiograaf kan worden gebruikt.

De geleidende gel

De contactgel voor ECG optimaliseert de interface tussen de huid en de sensor. Het vermindert de huidadaptatie en verbetert de signaaloverdracht.

Er zijn drie soorten gel:

• Vloeibare gel: uniforme verspreiding, snelle signaalstijging, ideaal voor rust-ECG.

• Vaste gel: sterke hechting, aanbevolen voor langdurig gebruik of inspanningstest.

• Semi-vaste gel: compromis tussen comfort, stabiliteit en prestaties.

De zelfklevende drager

De dragers (schuim, polymeer, non-woven textiel) spelen een sleutelrol in het comfort van de patiënt en de huidtolerantie. Een goede hechting beperkt signaalfouten, terwijl een atraumatische verwijdering mogelijk is, vooral in de pediatrie of geriatrie.

De 12 standaard ECG-afleidingen: het plaatsen van elektroden begrijpen

Een standaard-ECG registreert 12 afleidingen, die elk de elektrische activiteit van het hart vanuit een andere hoek analyseren.

De 6 perifere afleidingen

Ze gebruiken 4 elektroden die op de ledematen worden geplaatst:

• Rechterarm

• Linkerarm

• Rechterbeen

• Linkerbeen

Ze maken het mogelijk om de volgende afleidingen te verkrijgen:

• DI, DII, DIII

• aVR

• aVL

• aVF

De 6 precordiale afleidingen

Geplaatst op de borstkas, van V1 tot V6:

• V1: 4e rechter intercostale ruimte

• V2: 4e linker intercostale ruimte

• V3: tussen V2 en V4

• V4: 5e linker intercostale ruimte, medioclaviculaire lijn

• V5: anterieure axillairlijn

• V6: middelste axillairlijn

De IEC-kleurcode vergemakkelijkt de juiste positionering en beperkt positioneringsfouten.

Een verkeerde positionering kan de curve veranderen, een valse diagnose veroorzaken of een herhaling van het onderzoek noodzakelijk maken. Nauwkeurigheid bij het aanbrengen is daarom essentieel.

Hoe kiest u uw ECG-elektrode: connector, gel en technische criteria?

Voor een zorgprofessional is de keuze van ECG-elektroden gebaseerd op drie hoofdcriteria:

1. Het type connector

2. Het type geleidende gel

3. De technische en normatieve kenmerken

Elk van deze punten beïnvloedt de signaalkwaliteit, de gebruiksduur en de compatibiliteit met bestaande apparatuur.

Druk-, brug- of lipje-elektrode: welke connector kiezen?

Het type connector moet compatibel zijn met uw elektrocardiograaf en uw patiëntkabel.

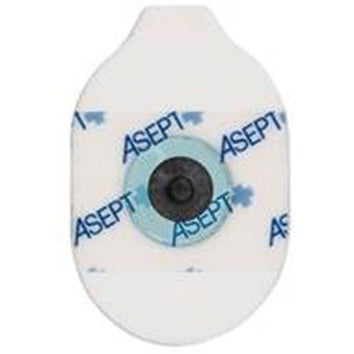

Drukelektrode (drukknop)

Ook wel drukknop-elektrode genoemd, vereist deze een adapteraansluiting.
Sommige modellen hebben een excentrische connector om interferentie te beperken en de signaalstabiliteit te verbeteren, zoals de Ambu BlueSensor-serie.

Brugelektrode

Deze wordt rechtstreeks aangesloten op de banaanstekker van de patiëntkabel, zonder adapter. Eenvoudig en snel, wordt veel gebruikt in praktijken en ziekenhuizen.

Lipje-elektrode

De verbinding wordt gemaakt via krokodillenklemmen. De visstaartvorm beperkt het loslaten bij bewegingen.

De keuze hangt dus af van uw praktijk, het type uitgevoerde onderzoeken en uw apparatuur.

Volwassen of pediatrische elektrode: welke maat afhankelijk van de patiënt?

De grootte van de elektrode beïnvloedt het contactoppervlak en de signaalstabiliteit.

• Volwassen elektroden: contactoppervlak tot 857 mm².

• Pediatrische elektroden: kleinere diameter, zachtere kleefstof.

De beschikbare vormen (rond, ovaal, vierkant) passen zich aan verschillende anatomische gebieden aan.

In de volwassen cardiologie zijn standaardmodellen geschikt voor routineonderzoeken.
In de pediatrie of neonatologie zorgen kleinere elektroden voor comfort en veiligheid.

Latexvrij, PVC-vrij, MRI-compatibel: de technische criteria die gecontroleerd moeten worden

De technische criteria zijn doorslaggevend om veiligheid en conformiteit te garanderen:

• Latexvrij

• PVC-vrij

• Ftalaatvrij

• Radiolucent

• MRI-compatibel

• Voldoet aan de AAMI-normen

Deze kenmerken zijn essentieel voor:

• gevoelige huid,

• langdurige bewaking,

• medische beeldvormingsomgevingen.

Een kwaliteitselektrode beperkt huidreacties en zorgt voor constante signaalprestaties.

Welk type ECG-elektrode past bij uw klinische gebruik?

ECG-elektroden variëren afhankelijk van de context van gebruik:

1. Rust-ECG en routine-diagnostiek

2. Langdurige bewaking (Holter, intensive care)

3. Inspanningstest

Elk gebruik stelt specifieke eisen aan hechting, signaalstabiliteit en huidtolerantie.

Elektroden voor rust-ECG en routine-diagnostiek

In de praktijk of in het ziekenhuis vereisen rust-ECG's wegwerpelektroden die het volgende bieden:

• onmiddellijke kleefkracht,

• snelle signaalstijging,

• pijnloze verwijdering,

• uitstekende prijs/kwaliteitverhouding.

ECG-elektrode COMEPA 3.5x2.7 cm

Comepa ECG-elektroden zijn speciaal ontworpen voor pediatrisch gebruik dankzij hun compacte formaat van 3,5 × 2,7 cm. Ze zijn perfect geschikt voor hartbewaking en rust-ECG's.

Voorgegeleerd en met drukbevestiging, zijn ze eenvoudig in gebruik en garanderen ze een uitstekende signaalkwaliteit dankzij hun geleidende kleefgel.

Elektroden voor Holter ECG en langdurige hartbewaking

Hartbewaking van 1 tot 5 dagen vereist:

• verhoogde huidtolerantie,

• langdurige kleefkracht,

• signaalstabiliteit over tijd.

Deze elektroden, gebruikt op intensive care, reanimatie of gerontologie, moeten hun prestaties behouden ondanks transpiratie en beweging.

Elektroden voor inspanningstesten en cardiale inspanningstesten

Tijdens een inspanningstest zijn de eisen hoog:

• transpiratie,

• herhaalde bewegingen,

• verhoogde fysiologische stress.

De elektroden moeten bieden:

• versterkte kleefstof,

• vochtbestendigheid,

• beveiligde connector,

• signaalstabiliteit onder inspanning.

Een rigoureuze voorbereiding van de huid (indien nodig scheren, reinigen, volledig drogen) is essentieel om eventuele curvenfouten te voorkomen.

3M™ Red Dot™ 2560 Elektrode

Geschikt voor operatiekamers, spoedeisende hulp, inspanningstesten en diagnostische ECG's, past het in elke situatie die verhoogde hechting vereist.

De hoogwaardige kleefstof garandeert een onmiddellijke en langdurige fixatie (tot vijf dagen), met respect voor de huid en comfort voor de patiënt.

De geleidende hydrogel zorgt voor een uitstekende signaalkwaliteit, wat een nauwkeurige en betrouwbare aflezing van hartgegevens bevordert.

Compact en eenvoudig te plaatsen, deze elektrode beperkt huidirritaties en verbetert het comfort van de patiënt.

Hoe plaats je ECG-elektroden correct?

Om een kwaliteitssignaal te garanderen:

1. Controleer de houdbaarheidsdatum en de integriteit van de verpakking.

2. Bereid het gebied voor: scheer indien nodig, reinig en droog.

3. Volg de IEC-kleurcode.

4. Zorg voor een goede positionering van de ledematen- en precordiale afleidingen.

5. Druk elke elektrode stevig aan om de hechting te optimaliseren.

6. Sluit de verpakking zorgvuldig na opening om de geleidende gel te bewaren.

Onjuiste opslag kan de prestaties van ECG-elektroden beïnvloeden en de nauwkeurigheid van de diagnose in gevaar brengen.

Waarom uw ECG-elektroden bestellen bij NM Medical?

Kiezen voor NM Medical betekent profiteren van:

• een breed assortiment ECG-elektroden van toonaangevende merken zoals Ambu, 3M,

• een grote voorraad beschikbaar,

• gratis verzending vanaf 129€,

• een gratis offerte voor grote bestellingen,

• betaling in termijnen tot 6.000€ zonder kosten,

• een klantenservice beschikbaar van maandag tot vrijdag van 8u tot 19u.

Bekijk nu de catalogus op onze website, voeg uw producten toe aan de winkelwagen en optimaliseer uw ECG-onderzoeken met hoogwaardige elektroden, beschikbaar tegen een concurrerende prijs inclusief btw.

Vraag uw gepersonaliseerde offerte aan of bestel online om uw voorraad ECG-elektroden veilig te stellen.

Veelgestelde vragen

Waar moeten elektroden worden geplaatst tijdens een elektrocardiogram?

ECG-elektroden worden op de ledematen (armen en benen) geplaatst voor de perifere afleidingen en op de borstkas van V1 tot V6 voor de precordiale afleidingen; een nauwkeurige positionering garandeert een betrouwbaar spoor en een foutloze diagnose.

Wat is het verschil tussen een drukelektrode, een brugelektrode en een lipelektrode?

De drukelektrode (drukknop) vereist een adapter, de brugelektrode wordt rechtstreeks aangesloten op de banaanstekker van de patiëntkabel, en de lipelektrode wordt bevestigd via een krokodillenklem, ideaal bij beweging of inspanningstest.

Zijn ECG-elektroden herbruikbaar?

De overgrote meerderheid van ECG-elektroden is voor eenmalig gebruik om hygiëne, signaalkwaliteit en patiëntveiligheid te garanderen.

Hoe lang kan een ECG-elektrode op de huid blijven zitten?

Voor een rust-ECG worden ze onmiddellijk na het onderzoek verwijderd; bij bewaking of Holter kunnen sommige elektroden, afhankelijk van het model en de huidtolerantie, 24 uur tot 5 dagen blijven zitten.

Hoe bereid je de huid van de patiënt voor voordat je elektroden aanbrengt?

Het wordt aanbevolen om indien nodig de haren te scheren, de zone te reinigen met een geschikt kompres en vervolgens de huid goed te drogen om de hechting en de signaalkwaliteit te optimaliseren.

Moet de houdbaarheidsdatum van ECG-elektroden worden gecontroleerd?

Ja, de houdbaarheidsdatum moet altijd worden gecontroleerd, omdat een uitgedroogde geleidende gel of een beschadigde verpakking de kwaliteit van het ECG-spoor in gevaar kan brengen.
